একটি প্লাস্টিক ইনজেকশন ছাঁচনির্মাণ মেশিন কি?

একটি কি প্লাস্টিক ইনজেকশন মেশিন ?

একটি প্লাস্টিক ইনজেকশন মেশিন হল শিল্প উত্পাদন সরঞ্জাম যা কঠিন প্লাস্টিকের রজনকে গলিত অবস্থায় গরম করে এবং তারপরে নিয়ন্ত্রিত চাপে গলিত উপাদানগুলিকে একটি বদ্ধ ইস্পাত ছাঁচে বাধ্য করে, যেখানে এটি কয়েক সেকেন্ড থেকে কয়েক মিনিটের মধ্যে একটি সমাপ্ত অংশে ঠাণ্ডা হয়ে শক্ত হয়ে যায়। এই সরঞ্জাম বিভাগ আরো আনুষ্ঠানিকভাবে একটি হিসাবে পরিচিত ইনজেকশন ছাঁচনির্মাণ মেশিন , এবং এটি স্বয়ংচালিত, প্যাকেজিং, ইলেকট্রনিক্স, গৃহস্থালী যন্ত্রপাতি, এবং ভোগ্যপণ্য উত্পাদন লাইন জুড়ে ব্যবহৃত আধুনিক ছাঁচনির্মাণ প্লাস্টিক যন্ত্রপাতির কেন্দ্রে বসে।

যেকোনো প্লাস্টিকের ছাঁচনির্মাণ মেশিনের মৌলিক কাজ হল কাঁচা রজন গুলিকে ব্যাচের মধ্যে টুলিং পরিবর্তন না করেই একটি পুনরাবৃত্তিযোগ্য, মাত্রাগতভাবে সামঞ্জস্যপূর্ণ অংশে, চক্রের পর চক্রে পরিণত করা। ক্ল্যাম্পিং ইউনিটে মাউন্ট করা একটি একক ছাঁচ হাজার হাজার প্রায় অভিন্ন অংশ তৈরি করতে পারে, যার একটি কারণ হল ইনজেকশন ছাঁচনির্মাণ অনেকগুলি শিল্প জুড়ে উচ্চ আয়তনের প্লাস্টিকের উপাদানগুলির জন্য একটি প্রাথমিক উত্পাদন পদ্ধতি হিসাবে রয়ে গেছে।

এই বিভাগের মেশিনগুলি সাধারণত ক্ল্যাম্পিং ফোর্স দ্বারা মাপ করা হয়, টন আকারে প্রকাশ করা হয় এবং শট সাইজ দ্বারা, যা বর্ণনা করে যে ইনজেকশন ইউনিট এক চক্রে কতটা গলিত প্লাস্টিক সরবরাহ করতে পারে। সাধারণ প্লাস্টিক ইনজেকশন মেশিনের মডেলগুলিতে ক্ল্যাম্পিং ফোর্স 100 টনের নিচে হতে পারে যেমন সংযোগকারী এবং ক্যাপগুলির মতো ছোট নির্ভুল আইটেমগুলির জন্য 3000 টন প্যালেট, বিন, এবং স্বয়ংচালিত বডি প্যানেলের মতো বড় অংশগুলির জন্য।

কিভাবে একটি প্লাস্টিক ইনজেকশন ছাঁচনির্মাণ মেশিন কাজ করে?

প্রতিটি ইনজেকশন ছাঁচনির্মাণ প্রেস চক্র একই চারটি পর্যায় ক্রম অনুসরণ করে, মেশিনটি একটি ছোট নির্ভুলতা ইউনিট বা বড় শিল্প অংশগুলির জন্য নির্মিত একটি ভারী টনেজ প্রেস। প্রতিটি পর্যায় বুঝতে সাহায্য করে কেন চক্রের সময়, ক্ল্যাম্পিং বল এবং অংশের গুণমান এত ঘনিষ্ঠভাবে সংযুক্ত।

ক্ল্যাম্পিং স্টেজ

ক্ল্যাম্পিং ইউনিটটি ছাঁচের দুটি অর্ধেক একসাথে বন্ধ করে এবং লক করে, প্লাস্টিকের চাপের বিরুদ্ধে ছাঁচটিকে বন্ধ রাখতে যথেষ্ট বল প্রয়োগ করে যা ইনজেকশন হতে চলেছে। এটি সেই পর্যায় যেখানে ক্ল্যাম্পিং ফোর্স, নীচে আরও বিস্তারিতভাবে আলোচনা করা হয়েছে, মেশিনটি কতটা বড় বা পুরু অংশ পরিচালনা করতে পারে তার সিদ্ধান্তকারী ফ্যাক্টর হয়ে ওঠে।

ইনজেকশন পর্যায়

উত্তপ্ত ব্যারেলের ভিতরে একটি ঘূর্ণায়মান স্ক্রু কঠিন রজন পেললেটগুলিকে গলিয়ে দেয় এবং গলিত প্লাস্টিকটিকে একটি অগ্রভাগের মাধ্যমে ছাঁচের গহ্বরে ঠেলে দেয়। ইনজেকশনের চাপ এবং ইনজেকশনের গতি উপাদান এবং অংশ জ্যামিতির সাথে সমন্বয় করা হয় যাতে প্লাস্টিক ঠান্ডা হতে শুরু করার আগে গহ্বরটি সমানভাবে পূর্ণ হয়।

কুলিং স্টেজ

একবার গহ্বর পূর্ণ হয়ে গেলে, ছাঁচটি অংশটিকে ধরে রাখতে থাকে যখন ছাঁচের ভিতরে শীতল চ্যানেলের মাধ্যমে তাপ বের হয়। শীতলকরণ সাধারণত চক্রের দীর্ঘতম একক পর্যায়, এবং প্রাচীরের পুরুত্ব এটির কতক্ষণ সময় নেয় তার উপর সরাসরি প্রভাব ফেলে, এই প্রবন্ধে পরে চক্রের সময়ের চার্টে একটি সম্পর্ক দেখানো হয়েছে।

ইজেকশন স্টেজ

অংশটি তার আকৃতি ধরে রাখার জন্য যথেষ্ট ঠান্ডা হওয়ার পরে, ক্ল্যাম্পিং ইউনিটটি খোলে এবং ইজেক্টর পিনগুলি সমাপ্ত অংশটিকে ছাঁচের বাইরে ঠেলে দেয়। তারপর মেশিনটি পুনরায় সেট হয় এবং পরবর্তী শটের জন্য ক্রম পুনরাবৃত্তি হয়।

প্লাস্টিক ছাঁচনির্মাণ মেশিনের ধরন আজ উপলব্ধ

ছাঁচনির্মাণ মেশিন প্লাস্টিকের সরঞ্জাম প্রস্তুতকারীরা সাধারণত ক্ল্যাম্পিং এবং ইনজেকশন ইউনিটগুলি কীভাবে চালিত হয় তার ভিত্তিতে মেশিনগুলিকে গ্রুপ করে। নিচের চারটি শ্রেণীতে বর্তমানে উৎপাদন সেটিংসে যা ব্যবহার করা হয় তার বেশিরভাগই কভার করা হয়েছে এবং অনেক মেশিন লাইনও বিশেষ সিরিজে শাখা রয়েছে যেমন দুটি প্ল্যাটেন ডিজাইন, উচ্চ গতির লাইন, এবং দ্বৈত রঙের সিস্টেম যা একটি একক শটে দুটি উপাদানকে একত্রিত করে এমন অংশগুলির জন্য নির্মিত।

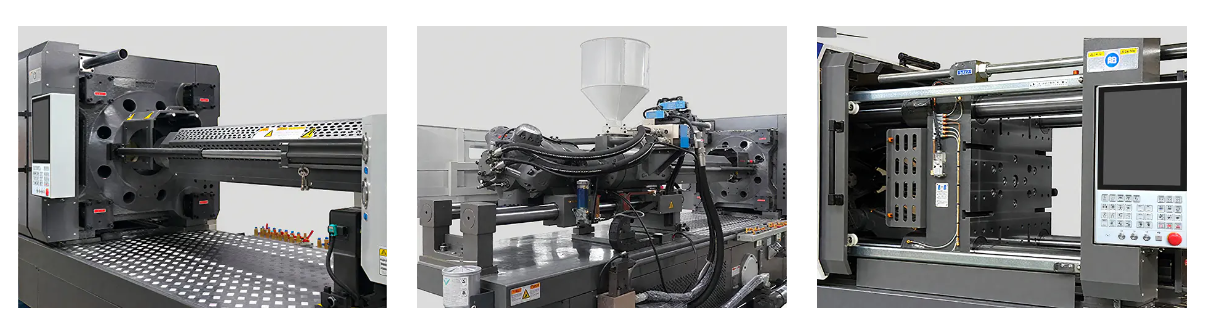

একটি প্লাস্টিক ইনজেকশন ছাঁচনির্মাণ মেশিনের ভিতরে মূল উপাদান

ড্রাইভের ধরন নির্বিশেষে, একটি মেশিন প্লাস্টিকের ছাঁচনির্মাণ লাইনের উপর নির্ভর করে একই মূল বিল্ডিং ব্লক একসাথে কাজ করে। প্রতিটি অংশ কী করে তা জানার ফলে একটি মেশিনের স্পেসিফিকেশন শীট পড়া এবং উত্পাদন বিন্যাসে প্রতিশ্রুতিবদ্ধ হওয়ার আগে মডেলগুলি তুলনা করা সহজ করে তোলে।

• ইনজেকশন ইউনিট : হপার, উত্তপ্ত ব্যারেল, এবং স্ক্রু যা রজন পিলেটগুলিকে গলিয়ে দেয় এবং গলিত প্লাস্টিককে ছাঁচে ঠেলে দেয়।
• ক্ল্যাম্পিং ইউনিট : প্ল্যাটেন, টাই বার, এবং একটি টগল বা হাইড্রোলিক প্রক্রিয়া যা ইনজেকশনের সময় ছাঁচ বন্ধ করে রাখে।
• ছাঁচ : টুলিং যা অংশটিকে আকার দেয়, স্থির এবং চলমান প্লেটেনগুলির মধ্যে মাউন্ট করা হয়।
• নিয়ন্ত্রণ ব্যবস্থা : অপারেটর প্যানেল এবং নিয়ামক যা প্রতিটি পর্যায়ে তাপমাত্রা, চাপ, গতি এবং সময় পরিচালনা করে।
• ড্রাইভ সিস্টেম : হাইড্রোলিক পাম্প, সার্ভো মোটর, বা বৈদ্যুতিক মোটর যা ক্ল্যাম্পিং এবং ইনজেকশন আন্দোলনকে শক্তি দেয়।
• কুলিং সিস্টেম : জল বা তেল চ্যানেল, ছাঁচের ভিতরে এবং ব্যারেলের চারপাশে, যা চক্রের সময় তাপ অপসারণ করে।
• ইজেক্টর সিস্টেম : পিন বা প্লেট যা শেষ অংশটিকে ঠাণ্ডা হয়ে গেলে ছাঁচ থেকে মুক্ত করে।

নির্ভুল ইনজেকশন ছাঁচনির্মাণ মেশিনিং সহনশীলতা এই সিস্টেমগুলি অংশের সাথে কতটা ভালভাবে মিলেছে তার উপর অনেক বেশি নির্ভর করে, এই কারণেই উপাদান নির্বাচন সামগ্রিক মেশিন টনেজের মতো গুরুত্বপূর্ণ।

ছাঁচনির্মাণ মেশিনে ক্ল্যাম্পিং ফোর্স বোঝা

ক্ল্যাম্পিং ফোর্স হল চাপের মধ্যে গলিত প্লাস্টিক ইনজেকশনের সময় দুটি ছাঁচের অর্ধেক বন্ধ রাখার জন্য একটি মেশিন যে পরিমাণ বল প্রয়োগ করে। প্রদত্ত অংশের জন্য ক্ল্যাম্পিং ফোর্স খুব কম হলে, ইনজেকশনের সময় ছাঁচটি সামান্য ফাটতে পারে, বিভাজন লাইন বরাবর পাতলা প্লাস্টিক ফুটো হতে দেয়, একটি ত্রুটি যা সাধারণত ফ্ল্যাশ হিসাবে পরিচিত।

ক্ল্যাম্পিং ফোর্স সাধারণত টন পরিমাপ করা হয় এবং উপাদানটির প্রয়োজনীয় ইনজেকশন চাপের সাথে ঢালাই করা অংশের প্রক্ষিপ্ত পৃষ্ঠের অংশের সাথে ঘনিষ্ঠভাবে আবদ্ধ থাকে। বৃহত্তর, চাটুকার অংশগুলির সাধারণত অনুরূপ আয়তনের ছোট, গভীর প্রাচীরযুক্ত অংশগুলির চেয়ে বেশি ক্ল্যাম্পিং শক্তির প্রয়োজন হয়।

চার্ট দেখায়, সাধারণ প্লাস্টিক ছাঁচনির্মাণ মেশিন নীচে থেকে স্কেল রেঞ্জ 300 টন ছোট অংশে ব্যবহৃত কমপ্যাক্ট মেশিনের জন্য, এর মাধ্যমে 1600 থেকে 3000 টন পরিসীমা অতিরিক্ত বড় উপাদান যেমন প্যালেট, বড় বিন, এবং বডি প্যানেলের জন্য সংরক্ষিত।

ইনজেকশন ছাঁচনির্মাণ চক্র সময় ব্যাখ্যা করা হয়েছে

সাইকেল টাইম হল একটি সম্পূর্ণ ক্ল্যাম্পিং, ইনজেকশন, কুলিং এবং ইজেকশন সিকোয়েন্স সম্পূর্ণ করতে মোট সময়। এটি একটি প্রধান পরিসংখ্যান যা একটি মেশিন একটি শিফটে কতগুলি অংশ উত্পাদন করতে পারে তা অনুমান করতে ব্যবহৃত হয়।

কুলিং সাধারণত চক্র সময়ের সবচেয়ে বড় একক ভাগের জন্য দায়ী, এবং দেয়ালের পুরুত্ব হল শীতল হতে কতক্ষণ সময় লাগে তার সবচেয়ে বড় চালক, যেহেতু অংশটি নির্গত হওয়ার জন্য যথেষ্ট কঠোর হওয়ার আগে তাপকে আরও ঘন অংশের বাইরে যেতে হয়।

চারপাশে একটি পাতলা প্রাচীরের অংশ 1 মিমি 20 সেকেন্ডের নিচে ভালোভাবে ঠাণ্ডা ও বের হতে পারে, যখন একটি অংশ সঙ্গে 5 মিমি দেয়াল একই পয়েন্টে পৌঁছাতে এক মিনিটের বেশি সময় নিতে পারে, এমনকি অন্য কোনো অভিন্ন মেশিনেও।

শিল্প জুড়ে ইনজেকশন ছাঁচনির্মাণ প্রেসের সাধারণ অ্যাপ্লিকেশন

প্লাস্টিক ইনজেকশন মেশিনের আউটপুট বেশিরভাগ লোকের ধারণার চেয়ে অনেক বেশি জায়গায় দেখা যায়, একটি গৃহস্থালীর যন্ত্রের আবাসন থেকে শুরু করে একটি গাড়ির অভ্যন্তরীণ ট্রিম পর্যন্ত। নীচের চার্টটি একটি সাধারণ রেফারেন্স ভিউ দেয় যেখানে ইনজেকশন ছাঁচনির্মাণ প্রেসগুলি একটি একক আনুষ্ঠানিক সমীক্ষার পরিবর্তে সাধারণ শিল্প অনুশীলনের উপর ভিত্তি করে সবচেয়ে বেশি ব্যবহার দেখায়।

মোটরগাড়ি এবং পরিবহন

বাম্পার, অভ্যন্তরীণ ট্রিম প্যানেল, ড্যাশবোর্ড এবং আন্ডার হুড হাউজিংগুলি প্রায়শই উচ্চ টনেজের প্লাস্টিক ছাঁচনির্মাণ মেশিন লাইনে উত্পাদিত হয় কারণ বড় অংশের আকার এবং মাত্রিক প্রয়োজনীয়তার দাবি করা হয়।

প্যাকেজিং এবং ভোক্তা পণ্য

ক্যাপ, ক্লোজার, পাতলা দেয়ালের পাত্র এবং গৃহস্থালীর জিনিসপত্র সাধারণত দ্রুত সাইক্লিং মেশিনে চালিত হয়, প্রায়ই সার্ভো চালিত হয়, যেখানে আউটপুট ভলিউম আংশিক নির্ভুলতার মতো গুরুত্বপূর্ণ।

ইলেকট্রনিক্স এবং যন্ত্রপাতি

ঘের, সংযোগকারী এবং অভ্যন্তরীণ বন্ধনীগুলি কঠোর সহনশীলতার জন্য কল করে, যেখানে সার্ভো ইনজেকশন ছাঁচনির্মাণ মেশিন এবং হাইব্রিড সিস্টেমগুলি তাদের পুনরাবৃত্তিযোগ্য নিয়ন্ত্রণের জন্য অনুকূল হতে থাকে।

আপনার উত্পাদনের প্রয়োজনের জন্য কীভাবে একটি ইনজেকশন ছাঁচনির্মাণ মেশিন চয়ন করবেন

সঠিক প্লাস্টিক ইনজেকশন মেশিন নির্বাচন করা অংশ দিয়ে শুরু হয়, মেশিন ক্যাটালগ নয়। কয়েকটি মূল কারণ সাধারণত নির্ধারণ করে যে কোন মেশিন ক্লাস একটি প্রদত্ত কাজের জন্য উপযুক্ত।

একটি মোটামুটি প্রারম্ভিক বিন্দু হিসাবে, টনেজের প্রয়োজনীয়তা প্রায়শই অনুমান করা হয় অংশের প্রক্ষিপ্ত ক্ষেত্রফলকে উপাদানের সাথে আবদ্ধ একটি চাপ ফ্যাক্টর দ্বারা গুণ করে, তারপর অংশের জটিলতার জন্য মার্জিন যোগ করে। টুলিং চূড়ান্ত করার আগে একজন মেশিন নির্মাতার সাথে এই গণনার মাধ্যমে কাজ করা কাজের জন্য ছোট বা অপ্রয়োজনীয়ভাবে বড় আকারের প্রেস নির্বাচন করা এড়াতে সাহায্য করে।

সার্ভো ইনজেকশন ছাঁচনির্মাণ মেশিন বনাম হাইড্রোলিক ইনজেকশন ছাঁচনির্মাণ মেশিন

উভয় মেশিনের ধরনই পূর্বে বর্ণিত একই চারটি পর্যায় চক্র সম্পূর্ণ করে, তবে তারা যেভাবে ক্ল্যাম্পিং এবং ইনজেকশন বল সরবরাহ করে তা দোকানের মেঝেতে শক্তির ব্যবহার, নির্ভুলতা এবং শব্দকে প্রভাবিত করতে যথেষ্ট আলাদা।

যেখানে হাইড্রোলিক ইনজেকশন ছাঁচনির্মাণ মেশিন নেতৃত্ব দেয়

হাইড্রোলিক সিস্টেমগুলি সাধারণত নিম্ন কাঠামোগত জটিলতায় শক্তিশালী কাঁচা ক্ল্যাম্পিং বল সরবরাহ করে, যার কারণে বড় স্ট্রাকচারাল অংশগুলির জন্য ব্যবহৃত ভারী টনেজ প্রেসগুলি এখনও সম্পূর্ণ বৈদ্যুতিক না হয়ে সাধারণত হাইড্রোলিক বা হাইব্রিড হয়।

যেখানে সার্ভো ইনজেকশন ছাঁচনির্মাণ মেশিন সীসা

সার্ভো চালিত সিস্টেমগুলি ক্রমাগত একটি পাম্প চালানোর পরিবর্তে চক্রের প্রতিটি পর্যায়ে প্রয়োজনীয় শক্তির সাথে মেলে মোটর গতি সামঞ্জস্য করে, যা সাধারণত শক্তির ড্র কম করে এবং অপারেটিং শব্দ কমায়, পাশাপাশি নির্ভুল অংশগুলির পুনরাবৃত্তিযোগ্যতাও উন্নত করে।

নিংবো হাইসান প্লাস্টিক মেশিনারি কোং লিমিটেড সম্পর্কে

Ningbo Highsun Plastic Machinery Co., Ltd. নিংবোর বেইলুন সায়েন্স অ্যান্ড টেকনোলজি পার্কে অবস্থিত, একটি এলাকা যা শিল্পের মধ্যে প্লাস্টিক যন্ত্রপাতি উৎপাদনের কেন্দ্র হিসেবে পরিচিত। এর চেয়ে বেশি কারখানা কভার করে 120000 বর্গ মিটার এবং HIGHSUN ব্র্যান্ড ইনজেকশন ছাঁচনির্মাণ মেশিন উত্পাদন করতে নিবেদিত.

কাছাকাছি নির্মিত 20 বছর ফোকাসড ডেভেলপমেন্ট এবং এর চেয়ে বেশি উপর অঙ্কন 50 বছর উৎপাদন অভিজ্ঞতা তার মূল কোম্পানি থেকে এগিয়ে নিয়ে যাওয়া, HIGHSUN মেশিনারি নিংবোর মধ্যে একটি শীর্ষ 3 প্লাস্টিক ইনজেকশন ছাঁচনির্মাণ মেশিন প্রস্তুতকারক এবং চীনের শীর্ষ 10 প্লাস্টিক ছাঁচনির্মাণ মেশিন প্রস্তুতকারকদের মধ্যে একটিতে পরিণত হয়েছে৷ পরিমার্জিত প্রক্রিয়া ব্যবস্থাপনা এবং সামঞ্জস্যপূর্ণ উত্পাদন লক্ষ্য প্রতিটি পণ্য লাইন জুড়ে কর্মক্ষম ফোকাস থাকে।

বর্তমান পণ্যের পরিসরটি বিদ্যুৎ এবং তেলের হাইব্রিড সিরিজ, দুই প্ল্যাটেন সিরিজ, হাই স্পিড সিরিজ, আনমিক্সড ডাবল কালার সিরিজ, মিক্সড ডাবল কালার সিরিজ, বিএমসি সিরিজ, পিইটি সিরিজ এবং পিভিসি সিরিজ, ক্ল্যাম্পিং ফোর্স কভার করে। 98 টন থেকে 3000 টন . কাস্টমাইজড কনফিগারেশনগুলিও প্রোডাকশনের প্রয়োজনের জন্য উপলব্ধ যা একটি স্ট্যান্ডার্ড সিরিজের বাইরে পড়ে।

Highsun একটি গ্রাহক কেন্দ্রিক দর্শনকে ঘিরে কাজ করে, যা অভ্যন্তরীণভাবে উৎকর্ষ সাধন এবং ছাঁচনির্মাণ পরিপূর্ণতা হিসাবে সংক্ষিপ্ত করা হয়, একটি শীর্ষস্থানীয় উচ্চ কর্মক্ষমতা ইনজেকশন মোল্ডিং মেশিন ব্র্যান্ড তৈরির বৃহত্তর লক্ষ্যে।
